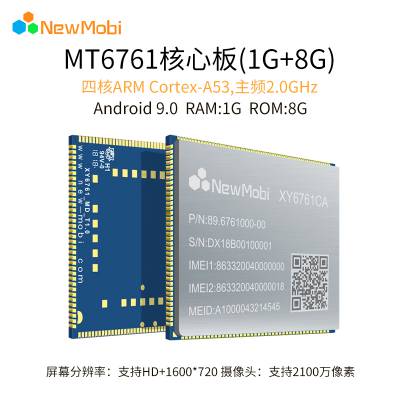

联发科MTK6761安卓智能模块
XY6761XY6762XY6765是三款基于MTK平台、工业级***、可运行android9.0操作系统的4G智能模块,三款模块硬件是相互兼容，支持LTE-FDD（CAT-7）/LTE-TDD（CAT-7）/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种制式；支持WiFi 802.11 a/b/g/n/ac，BT v2.1+EDR，3.0+HS,v4.1+HS，支持 GPS/GLONASS/北斗多种制式卫星定位；拥有多个音频、视频输入输出接口和丰富的 GPIO接口。支持的频段如下表：
类型 | 频段 |
LTE-FDD | B1/B2/B3/B5/B7/B8/B20(B17)/B28 |
LTE-TDD | B34/B38/B39/B40/B41 |
WCDMA | B1/B2/B5/B8 |
TD-SCDMA | B34/B39 |
EVDO/CDMA | BC0 |
GSM | B2/B3/B5/B8 |
DL CCA | B1/B3/B7/B38/B39/B40/B41 |
DL NCCA | B3/B40/B41 |
Inter CA | B1+B3 B3+B5 B1+B5 B39+B41 |
UL CCA | B3/B38/B39/B40/B41 |
WiFi 802.11a/b/g/n/ac | 2400～2483.5MHz/5725～5850MHz/5925MHz |
BT V2.1+EDR，3.0+HS,V4.1+HS,V5.0 | 2400～2483.5MHz |
GNSS | GPS/GLONASS/北斗 |

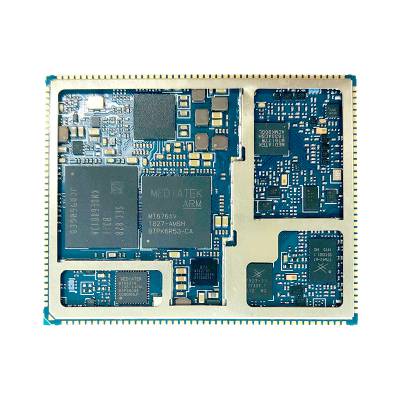

XY6761XY6762XY6765是贴片式模块，共有166LCC管脚。尺寸仅有40.5mm × 50.5mm ×2.85mm，可以通过焊盘内嵌于各类M2M产品应用中，非常适合开发车载电脑、多媒体终端、智能家居、物联网终端等移动设备。
下表描述了 XY6761XY6762XY6765详细的性能参数：
XY6761 | XY6762 | XY6765 | |
Process | 12nm | 12nm | 12nm |
应用处理器 | 4xCortex-A53 2.0Ghz | 4xCortex-A53 2.0Ghz | 4xCortex-A53 2.3Ghz |
GPU | IMG GE8300 @ 660 MHz | IMG GE8320 @ 650Mhz | IMG GE8320 @ 680Mhz |
摄像头接口 | 2 MIPI CSI（4 Data lanes）21MP @ 30fps | 2 MIPI CSI（4 Data lanes）21MP @ 30fps | 2 MIPI CSI（4 Data lanes）25MP @ 30fps |
video decode | 1080p 30fps H.264/H.265 | 1080p 30fps H.264/H.265 | 1080p 30fps H.264/H.265 |
video encode | 1080p 30fps H.264 | 1080p 30fps H.264 | 1080p 30fps H.264 |
LCM接口 | MIPI DSI（4 Data lanes） HD+(1600x720) | MIPI DSI（4 Data lanes） HD+(1600x720) | MIPI DSI（4 Data lanes） FHD+(2400x1080) |
其他性能参数
性能 | 说明 |
调制解调处理器 | MIPS32处理器 ARM***高频率864MHz 256KB L2 |
供电 | VBAT供电电压范围：3.5V~4.35V 典型供电电压：4.2V |
发射功率
| Class 4 (33dBm±2Db) for GSM850/GSM900 Class 1 (30dBm±2Db) for DCS1800/PCS1900 Class E2 (27dBm±3Db) for EGSM900/GSM850 8PSK Class E2 (26dBm±3Db) for DCS1800/PCS1900 8PSK Class 3 (24dBm+1/-3Db) for WCDMA bands Class 3 (24dBm+1/-3Db) for CDMA BC0 Class 3 (24dBm+1/-3Db) for TD-SCDMA B34/B39 Class 3 (23dBm ±2.7Db) for LTE FDD bands Class 3 (23dBm ±2.7Db) for LTE TDD bands |
LTE特性 | 支持 3GPP R9 LTE CAT-7 DL/CAT-13 UL 支持 1.4 – 20 MHz射频带宽 支持下行2 x 2 MIMO FDD: Max 300Mbps (DL), 150Mbps (UL) TDD: Max 300Mbps (DL), 150Mbps (UL) |
WCDMA特性 | 支持 3GPP R9 DC-HSPA+ 支持 16-QAM, 64-QAM and QPSK modulation 3GPP R6 HSUPA: Max 11.5Mbps (UL) 3GPP R8 DC-HSPA+: Max 42.2Mbps (DL) |
TD-SCDMA特性 | 支持 3GPP R8 1.28 TDD TD-HSDPA:MAX 2.8Mbps(DL) TD-HSUPA:MAX 2.2Mbps(UL) |
CDMA特性 | Max 3.1Mbps (DL), 1.8 Mbps (UL) |
GSM/GPRS/EDGE特性 | GPRS： 支持GPRS multi-slot class 12 编码格式：CS-1，CS-2，CS-3和CS-4 每帧4个Rx时隙 |
GSM/GPRS/EDGE特性 | EDGE： 支持EDGE multi-slot class 12 支持GMSK和8PSK 编码格式：CS1-4和MCS 1-9 |
WLAN特性
| 2.4GHz/5GHz双频段，支持802.11a/b/g/n/ac，至150Mbps 支持AP模式 |
Bluetooth特性 | BT v2.1+EDR，3.0+HS,v4.1+HS,V5.0 |
卫星定位 | GPS/GLONASS/北斗 |
EMMC | 支持Emmc 5.1，128G Byte |
DDR | ***高支持4G Byte @ 1 x LPDDR3 933MHz |
短消息 (SMS) | Text与PDU模式 点到点MO和MT SMS广播 SMS存储：默认SIM |
AT命令 | 不支持 |
音频接口 | 音频输入： 3组模拟麦克风输入 1路作为耳机MIC输入，另两路是正常通话降噪MIC 音频输出： AB类立体声耳机输出 AB类差分听筒输出 AB类差分输出给外部音频功放 |
USB接口 | 支持USB2.0高速模式，数据传输速率480Mbps 用于软件调试和软件升级等 支持USB2.0 OTG |
USIM卡接口 | 2组USIM卡接口 支持USIM/SIM卡：1.8V和3V 支持双卡双待 |
SDIO接口 | 支持SD/SDHC/MS/MSPRO/MMC/SDIO2.0 or 3.0 4bit SDIO 支持热插拔 |
I2C接口 | 4组I2C，速率至400K，当使用I2C的DMA时***高速度可以达到3.4Mbps，用于TP、Camera、Sensor等外设 |
ADC接口 | 两路，用于通用ADC,Input range=0.05~1.45V |
天线接口 | MAIN天线、DRX天线、GNSS天线、WIFI/BT天线、FM RX天线接口 |
物理特征
| 尺寸：40.5±0.15×50.5±0.15×2.8±0.2 mm 接口：LCC 翘曲度：<0.3mm 重量：10.9g |
温度范围 | 正常工作温度：-20°C～ +70°C 极限工作温度：-25°C和+80°C 1) 存储温度：-40°C ～ +85°C |
软件升级 | 通过USB |
RoHS | 符合RoHS标准 |
提供参考电路
