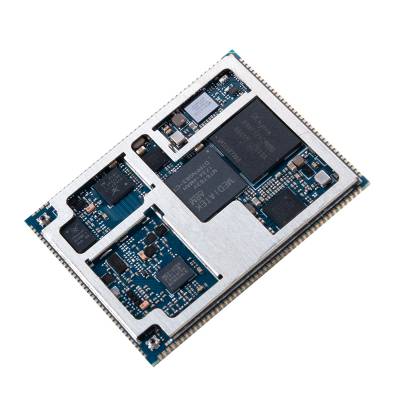

MTK6763安卓核心板手机4G方案MT6763通信模块
品牌: 深圳新移
请注意：未购买本公司开发套件或委托开发服务的，单买核心板不提供相关资料和技术支持，请先联系客服咨询！
买开发板提供以下资料和服务：
1，开发套件1套（包括开发板1件，显示触摸屏组件1件，摄像头模组1件，12V电源适配器1件）
2，基于核心板开发的参考设计（开发板底板的原理图，PCB和BOM文件，不提供核心板的原理图和PCB文件）
3，提供稳定可量产的SDK文件，开发环境，编译工具，烧录工具及开发文档等
4，QQ远程技术支持及问题单系统支持；物料选型建议及推荐
5，客户量产可选择单独采购核心板自行生产底板；也可委托我们生产整个PCBA。
委托开发模式：
可根椐客户需求提供基于核心板的底板定制开发服务，交付开发成果后客户量产可选择单独采购核心板自行生产底板；也可委托我们生产整个PCBA。
核心板产品介绍：
MT6763核心板是一款基于联发科MT6763平台***、可运行安卓操作系统的4G智能模块，支持LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种制式；支持WiFi 802.11a/b/g/n，BT4.0LE近距离无线通信，支持GPS/GLONASS/北斗多种制式卫星定位；支持多种语音和音频编解码器，内部集成ARM Mali G71 MP2 770MHz***图形引擎，可以流畅播放4K视频；拥有多个音频、视频输入输出接口和丰富的GPIO接口。
网络频段：
类型 | 频段 |
LTE-FDD | B1/B2/B3/B5/B7/B8/B20(B17) |
LTE-TDD | B34/B38/B39/B40/B41 |
WCDMA | B1/B2/B5/B8 |
TD-SCDMA | B34/B39 |
EVDO/CDMA | BC0 |
GSM | B2/B3/B5/B8 |
DL CCA | B1/B3/B7/B38/B39/B40/B41 |
DL NCCA | B3/B40/B41 |
Inter CA | B1+B3 B3+B5 B1+B5 B39+B41 |
UL CCA | B3/B38/B39/B40/B41 |
WiFi 802.11a/b/g/n/ac | 2400～2483.5MHz/5725～5850MHz/5925MHz |
BTv2.1+EDR，3.0+HS,v4.1+HS | 2400～2483.5MHz |
GNSS | GPS/GLONASS/北斗 |
主要性能参数：
性能 | 说明 |
应用处理器
| 16nm八核 ARM@Cortex-A53处理器 单核主频至2.5GHz，四个2.3GHz + 四个1.8GHz 512kB 2级缓存 |
调制解调处理器 | MIPS32处理器 ARM频率864MHz 256KB L2 |
供电 | VBAT供电电压范围：3.5V~4.35V 典型供电电压：4.2V |
短消息 (SMS) | Text与PDU模式 点到点MO和MT SMS广播 SMS存储：默认SIM |
AT命令 | 不支持 |
LCM接口 | 4组MIPI_DSI，每组支持1.2Gbps速率； 支持2160*1080 60fps（4组MIPI_DSI）； 24bit色彩深度 |
摄像头接口 | 4组MIPI_CSI，每组支持2.5Gbps速率，可支持2个摄像头； 后摄像头使用4组MIPI_CSI，支持24M@30fps 前摄像头使用4组MIPI_CSI，支持24M@30fps 前后摄像头可以支持双录，画中画功能 |
音频接口 | 音频输入： 3组模拟麦克风输入 1路作为耳机MIC输入，另两路是正常通话降噪MIC 音频输出： AB类立体声耳机输出 AB类差分听筒输出 AB类差分输出给外部音频功放 |
USB接口 | 支持USB2.0高速模式，数据传输速率480Mbps 用于软件调试和软件升级等 支持USB OTG |
USIM卡接口 | 2组USIM卡接口 支持USIM/SIM卡：1.8V和3V 支持双卡双待 |
SDIO接口 | 支持SD/SDHC/MS/MSPRO/MMC/SDIO2.0 or 3.0 4bit SDIO 支持热插拔 |
I2C接口 | 4组I2C，速率至400K，当使用I2C的DMA时速度可以达到3.4Mbps，用于TP、Camera、Sensor等外设 |
ADC接口 | 两路，用于通用ADC,Input range=0.05~1.45V |
天线接口 | MAIN天线、DRX天线、GNSS天线、WIFI/BT天线接口 |
物理特征
| 尺寸：40×50×2.8mm 接口：LCC 翘曲度：<0.3mm 重量：10.9g |
温度范围 | 正常工作温度：-20°C～ +70°C 极限工作温度：-25°C和+80°C 1) 存储温度：-40°C ～ +85°C |
软件升级 | 通过USB |
规格书下载地址：http://www.new-mobi.com/download/showdownload.php?lang=cn&id=24
